用于三相產業應用系統寬電壓電源

由三相交流電源供電的產業設備往往需要一個輔助電源為控制電路提供穩定的低壓直流電壓。但是，對這種穩壓電源的技術要求比單相電源高得多，其額定輸進電壓比較高。而且在產業環境中，由于大負載接進電網或者脫離電網，或者由于在某個地方電網出現故障，電網電壓經常會出現很大浪涌、長時間跌落或者瞬間下降。這就要求電源能夠處理所有這些情況而不會出現故障。
校正器| 轉換器| 傳送器| 變送器| 傳感器| 記錄儀| 有紙記錄儀| 無紙記錄儀|
本文探討在設計三相應用系統中使用的開關型供電電源時碰到的題目，并且提出一個結構緊湊、經濟有效的設計方案，它可以在輸進電壓變化范圍很寬的情況下工作。

設計目標

目標是設計一個由電網供電，輸進為三相電壓的開關型電源。它的輸進電壓變化范圍很寬，總體工作效率很高，輸進電壓波動對直流輸出的影響很小。

對于三相應用系統，例如電能表，供電電源必須能夠在輸進為57～580 VAC的三相交流電壓范圍內工作，而且在偶然失往一相或者中線沒有接上的情況下也如此。

對于輔助供電電源，反激式電路最適合，這種電路有以下優點：

● 只使用一個有源開關，簡化了電路設計。
● 在電路中使用一個繞線元件（在輸出端不需要使用很大的扼流圈作為濾波器）。
● 很輕易產生多路輸出電壓。
● 元件數目很少，本錢很低。

對于反激式轉換器，在輸進交流電壓最大的情況下，MOSFET的擊穿電壓至少是整流后的峰值電壓的1.6倍。在交流輸進電壓為580 VAC時，需要使用1200V的MOSFET，增加了本錢，而且一般是不可能使用開關集成電路—使用開關集電成電路會大幅度地簡化反激式轉換器電路。

Power Integrations的LinkSwitch?TN集成了一個700V的MOSFET和控制器，與使用一只分立MOSFET和外接控制集成電路的方案相比，可以減少20～30個外接元件。這個集成電路的額定電壓是700V，只能用于一相。不過，串聯一個外接MOSFET，或者用StackFETTM的接法，可以把最大電壓分配在這兩個器件上，因而總的額定電壓即是兩個MOSFET的額定電壓之和。

設計結果

圖1是一個輸出為12V、電流為250mA的反激式電源電路，它的輸進是單相或者三相電壓。把StackFET技術用在低本錢的600V MOSFET上，得到總額定電壓為1300 V的電路。在47～63Hz的頻率范圍，輸進為單相或者三相110 VAC、220 VAC或者 440 VAC時；在輸進失往一相或者不止一相，中線沒有接上，或者電網電壓長時間下降或者出現浪涌的情況下，這個電源仍然可以很好地工作。

電路的工作原理

圖1為LinkSwitch-TN集成電路，型號為LNK304P（圖中元件U1），接成反激式轉換器，充分地利用它的66 kHz的開關頻率。該電路運用了通斷控制，利用跳過幾個開關周期的個方法來調整輸出電壓。當負載減少時，實際的開關頻率下降，開關損耗成比例地下降，工作效率進步到最大。

注：在市電電壓高或者負載小的情況下，頻率固定的標準PMW控制器的效率很低，這是由于它們工作頻率低、占空比小的緣故。使用通斷控制的方案，就不存在這個題目。

二極管D1至D8對輸進交流電壓進行全波整流。電阻器R1～R4是用來限制剛接通電網時出現的大電流。電容器C5～C8對整流后的交流電壓進行濾波。為了讓直流母線電壓能夠達到820VDC，額定電壓為450V的電容器C5、C7和 C6、 C8分別串聯起來，并分別與平衡電阻器R13～R16并聯，以便將電壓均衡地加在這些電容器上。電容器C5/C7 和C6/C8與電感器L1一起構成p型濾波器，目的是降低電磁干擾。電容器C9放在非常靠近U1和變壓器T1的地方，為開關感應的噪聲電流提供一條通路，以便減少差模電磁干擾。除了用這個辦法降低電磁干擾，還使用了以下措施：一、讓U1的開關頻率產生抖動；二、在變壓器中使用E-ShieldTM繞組；三、在變壓器互隔離的兩個繞組之間跨接一個達到Y(jié)級的安全電容器C1。這四個措施加在一起，可以很輕易把傳導性電磁干擾限制在EN55022-B標準規定的范圍之內。

很高的直流電壓加在變壓器的源邊繞組一端，源邊繞組的另一端由MOSFET Q1控制。Q1和LNK304P內部的MOSFET是串接的。當U1內部的MOSFET導通時，把Q1的源極電壓拉到低電平，使Q1導通。穩壓二極管VR4則限制了Q1上的柵至源電壓。當關斷時，VR1、VR2和VR3（這三個器件接成串聯）構成一個450V箝位電路，確保U1的漏極電壓保持在450V左右。當輸進電壓高于450V時，超過450V的那部分電壓便加在Q1上。用這個辦法可把反激電壓和直流母線電壓分配在Q1和U1內部的MOSFET上。電阻器R9限制了高頻鈴振電壓─當VR1、VR2和VR3導通時會出現鈴振電壓。在反激期間，由VR5、D9和R10組成的箝位電路限制了在Q1和U1上出現的峰值電壓（這是由于漏電感引起的）。

變壓器T1副邊繞組上的電路起整流、濾波及反饋作用。二極管D10對變壓器副邊繞組的電壓進行整流。電容器C2對整流后的輸出進行濾波。電感器L2和電容器C3是第二級濾波器，能夠減少輸出中的高頻開關紋波。當輸出電壓超過VR6和U2中光耦合器二極管上的總電壓降時，穩壓二極管VR6導通。輸出電壓的變化會引起流過光耦合器中二極管的電流產生變化。反過來，這又會引起U2里面的晶體管上流過的電流增大。

當這個電流超過FB管腳的閾值電流時，將產生一個開關周期堵塞。調節開關周期受到堵塞的數目和產生的數目，即可實現輸出電壓的穩壓。假如產生了基于U1的一個開關周期，電流便上升到U1內部設定的電流極限值。在負載產生瞬變時，電阻器R11限制了光耦合器的電流，并且設定反饋回路的增益。電阻器R12則為穩壓二極管VR6提供偏置電壓。

假如FB管腳有50ms的時間沒有拉到高電平，U1內部的功率MOSFET開關將堵塞800ms。開關交替地堵塞和導通，可以在出現輸出過載、輸出短路或者反饋回路開路時，起到保護作用。

在變壓器上不需要輔助繞組為U1供電，由于它本身是由漏極管腳供電的。在啟動和內部MOSFET關斷時，往耦電容器C4由內部的高電壓電流源進行充電。

電路的測試結果

圖2為用示波器觀察到的波形，是在輸進電壓為312VAC（直流母線電壓為440VDC）時得到的。在關斷時，U1的漏極電壓（波形2）箝位在450V，這是VR1、VR2和VR3上的總電壓。箝位作用可以保證U1安全工作。第一個波形是Q1漏極相對源邊繞組（電容器C8的負極）的電壓。當MOSFET Q1關斷時，在它上面的實際電壓（波形1）是兩個波形的差值，為170V。

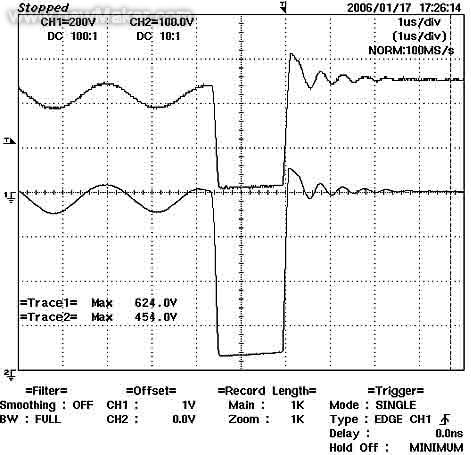

圖2 U1和Q1的漏極電壓波形

隨著輸進交流電壓上升到580VAC（820VDC），在Q1關斷時，其上的電壓不到550V。于是外接MOSFET可以使用本錢不高、額定電壓為600～800V的器件。

這個設計的效率特性曲線如圖3所示。這條曲線說明在輸進電壓較高時，效率下降是由于串聯的功率級（Q1和U1內部的MOSFET晶體管）中的開關損耗和導通損耗增大造成的。不過，其效率仍然高于使用線性變壓器設計的電源。

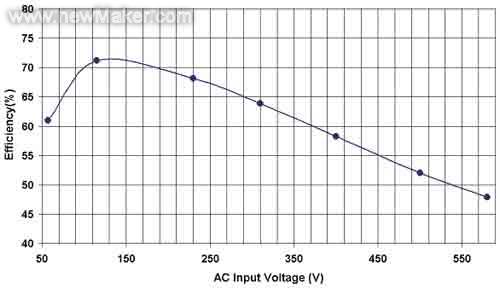

圖3 效率隨輸進電壓的變化

這個電路達到對傳導性電磁干擾的要求。如圖4所示，在輸進電壓為230VAC的情況進行測試時，有相當大的富裕。上面的藍色曲線和紅色曲線分別是EN55022 B標準規定的電磁干擾峰值極限值和均勻極限值，下面的曲線則是相應的峰值和均勻值測試結果。

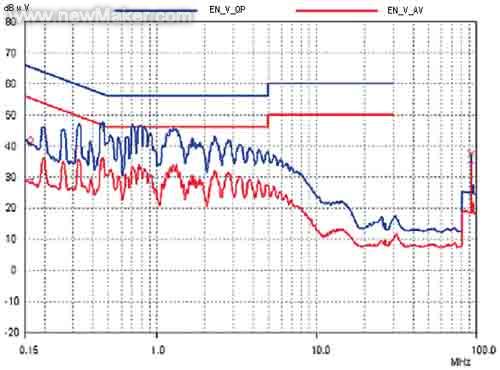

圖4 在230V時的傳導性電磁干擾

結論

對于產業應用系統中的輔助電源，StackFET 技術是一個經濟有效的辦法。在使用三相交流輸進電壓時，輸進電壓很高，設計職員可以運用這項技術，在設計中納進開關集成電路，從而簡化設計。
